基本构成

系统组成	LNG加气站	LNG+LCNG 加气站	LCNG加气站	说　　明
卸车系统	√	√	√	可采用压力卸车或泵
储罐	√	√	√	双层金属真空容器
LNG泵	√	√		多级离心泵
饱和压力气化调节器	√	√		铝翅片式换热器
LNG售气机	√	√		孔板流量计
高压LNG泵		√	√	往复式柱塞泵
高压气化器		√	√	铝翅片、不锈钢管换热器
CNG储气瓶		√	√	ASME标准专用CNG瓶
CNG售气机		√	√	质量流量计
控制系统	√	√	√	PLC
可燃气体及火焰报警器	√	√	√

典型工艺
·卸车：由加气站LNG泵将LNG槽车内的LNG转移至加气站LNG储罐；
·调压：卸车完毕后，用泵从站用LNG储罐抽出部分LNG通过LNG气化器气化后，在进入储罐中，直至储罐饱和压力达到设定压力。
·加气：
　　 ①LNG汽车：LNG由LNG泵抽出，通过LNG售气机进入车用LNG储罐；
　　 ②CNG汽车：LNG由LNG泵抽出，经LCNG低温高压泵增压、高压气化器气化后，通过CNG售气机进入车用CNG气瓶。

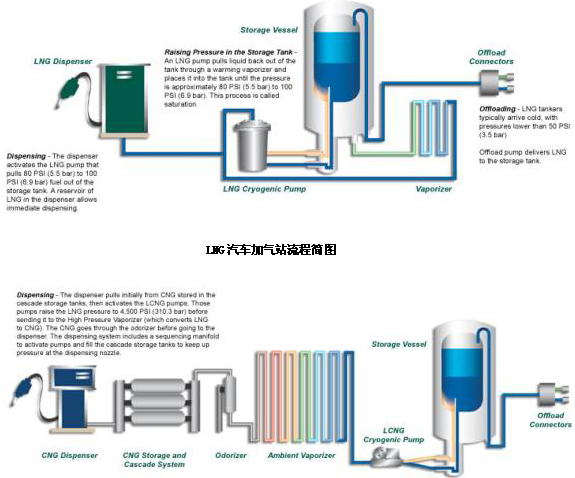

LNG科技示范站工艺流程简图如下所示：

　LCNG汽车加气站流程简图
主要技术参数
　　　储罐容积：30~100m3　　　　　卸车及调压时间：≯4h
　　　储罐日蒸发率：0.1~0.3%　　　动力：　　≯40kw
　　　储存压力：0~10bar　　　　　卸车速度：10~30m3/h
　　　加气速度：LNG 150~300L/min　售气精度：LNG　　±1.5%
　　　　　　　　CNG～30kg/min　　 CNG　　　　±0.5%
